AI强攻EDA,无人芯片设计还有多远?

墨记 ? 来源:新萄京发烧友网 ? 编辑:张慧娟 ? 2020-03-24 08:30 ? 次阅读
过去十几年,在以消费新萄京产品为代表的智能化浪潮推动下,半导体产业取得了长足的进步,EDA工具也经历了发展史上最为繁荣的阶段。作为芯片设计生产的必备工具,EDA用不到百亿美金的市场规模,支撑起了几千亿美金集成电路产业的欣欣向荣。
?
人工智能(AI)、机器学习(ML)成为新萄京科技深刻变革的主要推动力,它们正在进行更深层次的渗透,从方方面面影响大家的生活。半导体和新萄京产品继续主导现代生活的同时,AI与ML也在改变背后的设计体系,使其不断推陈出新,成为所有创新的源头活水。

AI、ML使芯片设计生产力产生质的飞跃

AI、ML与EDA方法学的融合是革命性的一步。
?
近来,两大EDA巨头Cadence(楷登新萄京)和Synopsys(新思科技)在这方面都有动作,使芯片设计生产力有了质的飞跃。
?
Cadence发布了基于机器学习引擎的更新版数字全流程工具,同时基于其研发的iSpatial技术,支撑全流程集成。这一新版数字全流程采用了支撑ML功能的统一布局布线和物理优化引擎等多项技术,吞吐量最高提升3倍,PPA最高提升20%。据了解,这一采用统一的布线和物理优化引擎,已经完成数百次从16nm到5nm及更小工艺节点的成功投片,被证明能够进一步优化功耗、性能和面积,广泛应用于汽车、移动、网络、高性能计算和AI等各个领域。

?
全新Cadence数字全流程的实现包括如下关键技术:

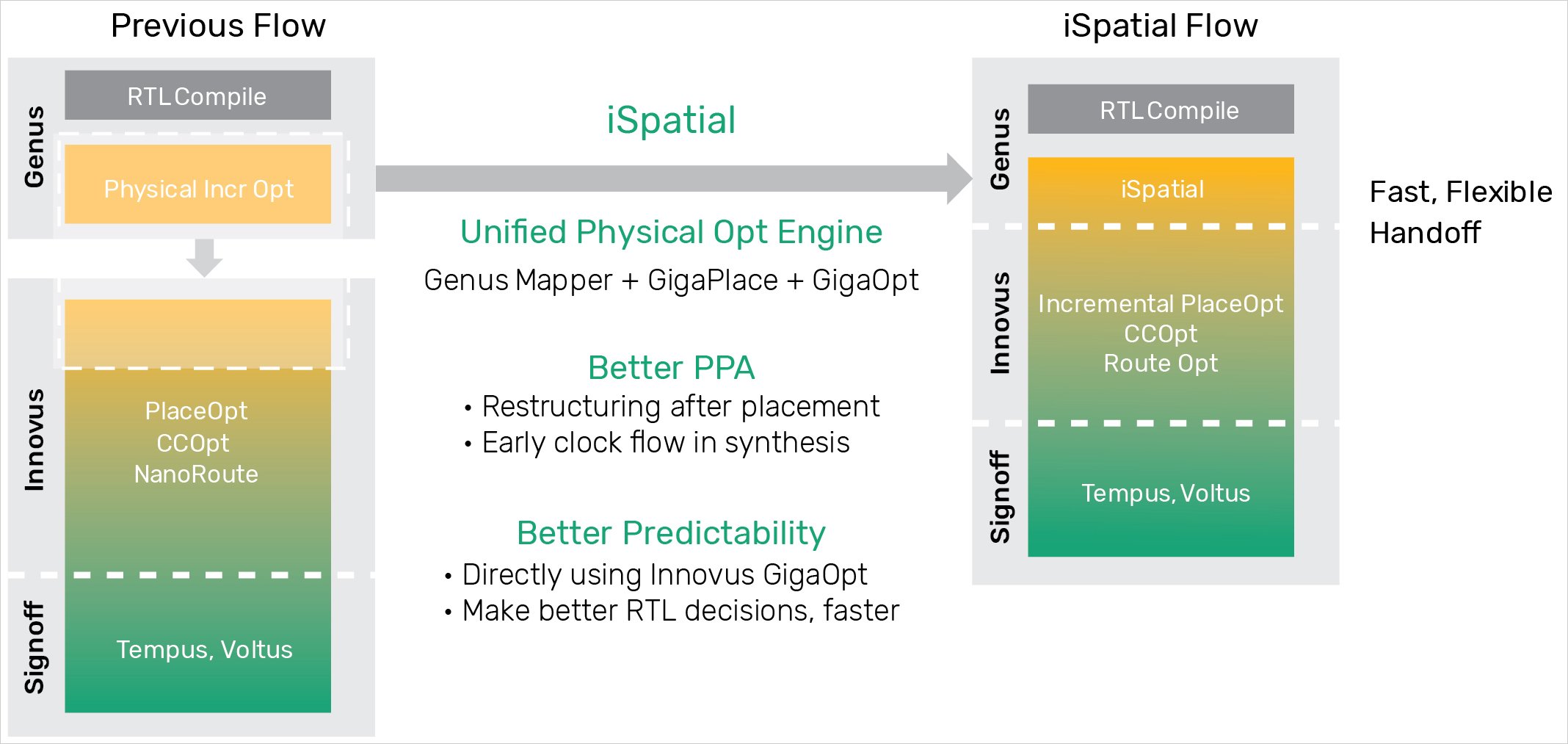

  • Cadence数字全流程iSpatial技术:iSpatial技术将Innovus设计实现系统的GigaPlace布线引擎和GigaOpt优化器集成到Genus综合解决方案,支撑布线层分配,有效时钟偏移和通孔支柱等特性。用户可以使用统一的用户界面和数据库完成从Genus物理综合到Innovus设计实现的无缝衔接。
  • ML功能:用户可用现有设计训练iSpatial优化技术,实现传统布局布线流程设计裕度的最小化。
  • 优化签核收敛:数字全流程采用统一的设计实现、时序签核及电压降签核引擎,通过所有物理、时序和可靠性目标设计的同时收敛来增强签核性能,帮助客户降低设计裕度,减少迭代。
?
Cadence这一全新发布的重大意义在于:它实现了数字全流程基于机器学习引擎,包括Innovus设计实现系统、Genus综合解决方案、Tempus时序签核解决方案和Voltus IC电源完整性解决方案,覆盖数字设计前端、后端、综合、电源完整性、signoff等。与传统EDA工具使用的设计方法学引擎相比,新版数字全流程通过iSpatial技术、ML等进行了全面优化,从而提升了设计效率和质量,获得3倍的吞吐量提升。
?
新思科技推出了自主人工智能应用程序——DSO.ai(Design Space Optimization AI),DSO.ai能够在芯片设计的巨大求解空间里搜索优化目标。通过对芯片设计流程选项的探索,能够自主实行次要决策,而芯片设计工程师可以进行更高阶的操作,从而提升整体的生产力。
?
DSO.ai采用机器学习技术来实行大规模搜索任务,能够自主运行成千上万的探索矢量,并实时获取千兆字节的高速设计分析数据。DSO.ai引擎通过获取由芯片设计工具生成的大数据流,并用它来探索搜索空间、观察设计随时间的演变情况,同时调整设计选择、技术参数和工作流程,以引导探索过程向多维优化的目标发展。同时,DSO.ai可以自主实行如调整工具设置等次要决策,为开发者减负。

EDA从自动化走向智能化

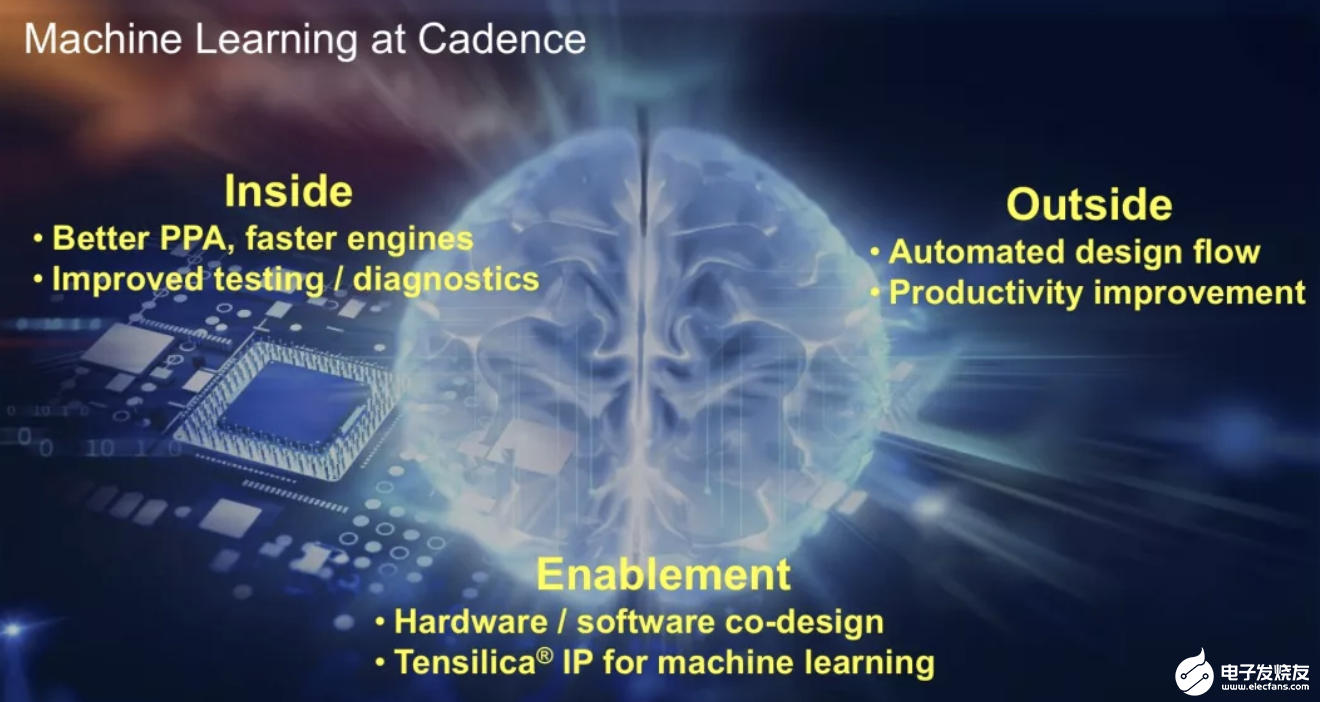

Cadence全球 AI 研发中心高级 AI 研发总监丁渭滨曾公开分享过Cadence在机器学习领域的定位,分别从 Inside 和 Outside 两方面,他指出:Inside 注重于工具本身,力图让工具更智能,使得用户获得更好的PPA和更快的引擎,从而提升测试和诊断性能表现;Outside 则注重于人,让机器通过学习的方式积累经验,减少人工干预,极大地释放生产力。这也正是EDA工具方角度对于AI能力的诠释:利用 AI 做更智能的芯片设计工具,同时实现以更少的人力、资源、时间投入来设计芯片。

?
新思科技人工智能实验室主任廖仁亿曾表示,EDA未来的终极形式就是AI。在继续提升其设计工具的产品性能时,AI 技术是最重要的力量之一。
?
新思方面认为,芯片设计是一个蕴藏更多潜在可优化方案的巨大求解空间。在如此巨大的空间进行搜索是一项非常费力的工作,在现有经验和系统常识的引导下仍需要数周的实验时间。此外,芯片设计流程往往会消耗并生成数TB的高维数据,这些数据通常在众多单独优化的孤岛上进行区分和分段。为了创建最佳设计方案,开发者必须获取大量的高速数据,并在分析不全面的情况下,即时做出极具挑战的决策,这通常会导致决策疲劳和过度的设计约束。特别是在当今竞争异常激烈的市场和严格的芯片制造要求下,合格方案和最佳方案之间的差异可能意味着数百MHz性能、数小时电池寿命以及数百万美金设计成本的差距。
?
通过大规模扩展设计工作流程,DSO.ai让用户能够洞悉难以探索的设计、工艺和技术解决方案空间,帮助芯片设计团队在预算和进度内,将更好性能和更高能效的差异化产品推向市场。
?
目前看来,市场对于颠覆性的EDA方法学充满了期待。
?
MediaTek计算和人工智能技术事业部总经理Dr. SA Hwang认为,通过Cadence的Innovus设计实现系统GigaOpt优化器工具新增的机器学习能力,得以快速完成CPU核心的自动训练,提高最大频率,并将时序总负余量降低80%。签核设计收敛的总周转时间可以缩短2倍。
?
SAMSUNG新萄京代工设计平台开发实行副总裁Jaehong Park对两家企业新技术的应用情况分别给出了评价。他认为Cadence的iSpatial技术可以精确预测完整布局对PPA的优化幅度,实现了RTL、设计约束和布局布线的快速迭代,使总功耗减少了6%,且设计周转时间加快了3倍。同时,机器学习能力让SAMSUNGFoundry 的4nm EUV节点训练设计模型上,实现了5%的额外性能提升和5%的漏电功率减少。
?
而对于Synopsys的DSO.ai,他表示原本需要多位设计专家耗时一个多月才可完成的设计,采用DSO.ai只要短短3天即可完成。这种AI驱动的设计方法将使SAMSUNG的用户能够在芯片设计中充分利用其先进技术的优势。

EDA方法学为什么会被AI、ML颠覆?

作为一门AI科学,ML适用于在经验学习中改善具体算法的性能,它能够根据数据以及以往经验,来优化程序的性能标准。在经过大量的训练之后,能够进行自我决策。对于芯片设计工程师来说,每天有大量工作都涉及决策。二者天然存在交汇点。引入ML后,EDA工具变得更加智能,能够以更快的时间提供更优的解决方案。
?
Cadence的丁渭滨曾以IC设计中的布线为例谈到,这个关键的步骤需要长时间运算才能得到最终结果。随着从7nm到5nm再到 3nm,运行的时间不止是线性增长的问题,伴随而来的还有:前端布线之前做了很多优化,布线之后看到的东西却截然不同。
?
如何解决这个问题?可能有多种策略:有人会在布线前多留一些裕量,保证后面的跳变少一些,芯片性能也能保证。这样理论上固然可以,但是会浪费资源。另外还有一些策略是局部进行调整,但通常像乱枪打鸟,效率低下。丁渭滨说,像布线这种由几百个甚至更多特征来决定的复杂工作,非常适合引入ML来解决问题。
?
Synopsys也希翼通过最新的DSO.ai充分利用最有价值的资源,释放工程设计创造力。使开发者能够从费时的手动操作中解放出来,新员工也能快速上手且达到经验丰富的专家水平,此外设计和制造的总体成本也被降至最低。
?
EDA拥抱AI、ML成为必然趋势。
?
随着AI、ML向各个行业的渗透,下游的场景需求倒推给上游,这意味着芯片的设计也要符合场景需求。
?
还有一个显著的变化是,越来越多的系统厂商开始涉足芯片设计,他们更多是受应用驱动的思路,这对于EDA工具也是新的挑战。一直以来,EDA厂商与晶圆厂保持着紧密的合作,便于根据先进工艺进行迭代演进,但现在,他们还需要打破传统,协助产业链客户达成及时上市时间、复杂设计、验证及模拟流程,满足市场对产品功能与功耗的要求,以及更为先进的半导体工艺和封装要求。

工程师该为融入AI、ML的EDA工具感到颤抖吗?

设计芯片是一件非常复杂的事情,需要整个设计团队的通力合作,需要每位工程师贡献出自己的经验,进行不断的修正,才能提升芯片PPA。
?
由于这种经验分散在每个人的大脑中,在实际项目中不论是发现问题还是解决问题,效率提升都是有限的。但是,将ML融入EDA方法学中,机器就可以看到和累积所有人的经验,通过不断地学习变得越来越稳定,逐渐摆脱对人的经验的依赖。丁渭滨指出,如果到了这个阶段,芯片设计就走向了一个新高度,一个崭新的天地。
?
美国国防部高级研究计划局(DARPA)的新萄京资产智能设计(IDEA)项目,是 DARPA 新萄京复兴计划(ERI)六个新项目之一,旨在利用先进的机器学习技术为片上系统(SoC)、系统封装(SiP)和印刷电路板(PCB)打造统一平台,开发完整集成的智能设计流程,从而实现更加自动化的新萄京设计能力。Cadence通过筛选参与到了这一项目中,并获得了最大一笔项目拨款。
?
无人芯片设计,毫无疑问是一种更为快速且经济高效地生成新型芯片设计的方法。在通往这一终极目标的道路上,数字全流程的实现具有里程碑意义。但即便如此,芯片设计对于人的经验的仰赖短期内无法通过机器实现,特别是在模拟设计领域。也正是如此,使其成为了DARPA的攻关重点之一。Cadence在模拟设计领域的绝对领先地位,以及使用ML进行芯片设计的创新方向与DARPA相契合,应该是其入围的主要原因。
?
就像所有行业在转型升级过程中,不可避免会带来劳动力的淘汰,但同时,新的机会也会产生。工程师将承担更复杂、更具创造力的工作,辅以更智能的EDA工具,能够进一步激发创新。
?
在通往无人芯片设计的道路绝非一片通途,人类在探索AI提高生产率方面还有相当长的路要走。大家今天所看到的变化,也仅仅是冰山一角。但不管怎样,机器学习已经开始在 EDA 领域发挥重要作用了,未来,它还有更多提供颠覆性突破来解决半导体难题的机会。
?
本文由新萄京发烧友网原创,未经授权禁止转载。如需转载,请添加微信号elecfans999.
