真空度测试仪的特点和使用说明

2019年11月14日 15:50 ? 次阅读

真空度测试仪空断路器判断真空管真空度劣化与否的常用方法是工频耐压法,这种方法只是能判断真空度严重劣化的灭弧室。该真空度测试仪采用励磁线圈,运用磁控放电法测试灭弧室的真空度,不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理,使灭弧室真空度的现场测试灵敏度达到了10-5Pa。

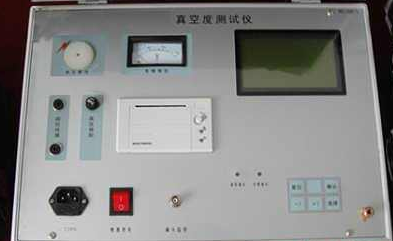

真空度测试仪的特点和使用说明

该真空开关真空度测试仪的突出特点是采用新型励磁线圈及数据处理方法,实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量等优点,是一种实用的检测仪器,广泛适用于电力、钢铁、铁路、煤炭、纺织等使用真空开关的部门。

真空度测试仪将灭弧室两触头拉开一定的开距,施加脉冲高压;将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧,向线圈施加磁场电压,从而在灭弧室内产生与高压同步的脉冲磁场。这样在脉冲磁场和强电场的作用下,灭弧室中的新萄京作螺旋运动,并与残余气体分子发生碰撞电离,所产生的离子电流与残余气体的密度(即真空度值)成比例关系。对于不同型号的真空管(管型),由于其结构不同,在同等触头开距、同等真空度、同等电场与磁场的条件下,离子电流的大小也不相同。通过实验可以标定各种管型的真空度与离子电源间的对应关系曲线。当测知离子电流后,就可以通过查询该管型的离子电流-真空度曲线而获得该管型的真空度。

使用新型磁线圈可以从侧面包围灭弧室,这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理,提高了灭弧室真空度的现场测试灵敏度。
