智能电磁流量计的特点及测量原理

2019年11月14日 15:40 ? 次阅读

电磁流量计是高精度、高可靠性和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节大家都非常细致讲究,大家还自行设计了一套国内目前*的,专用于电磁流量计的生产设备和流量实流标定装置,从而在App和硬件上都能切实保证产品长期的高质量。

智能电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外大家*设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。

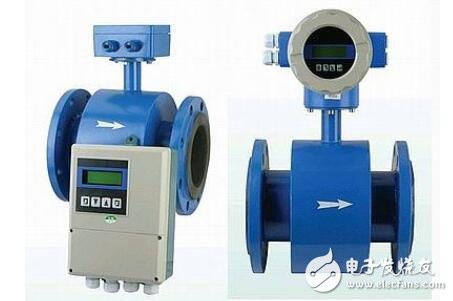

智能电磁流量计的特点及测量原理

特点

流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。

测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。

由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。

传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。

转换器采用国际**的单片机MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量、瞬时流量、流速、流量百分比等。

双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。

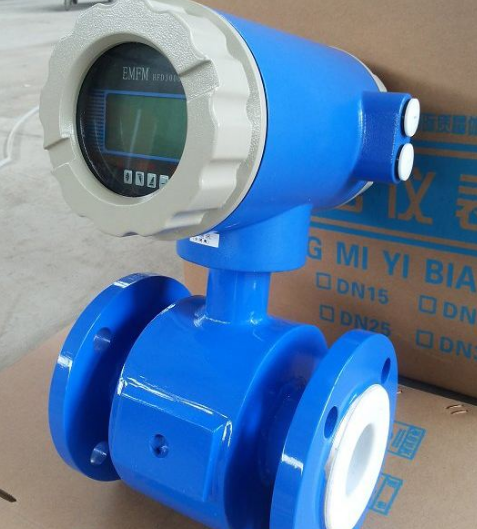

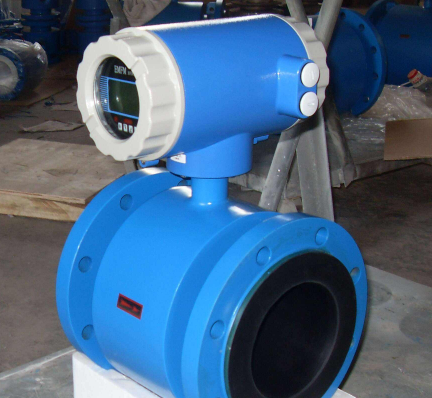

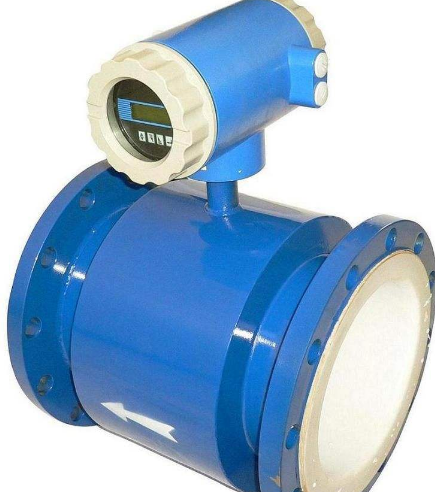

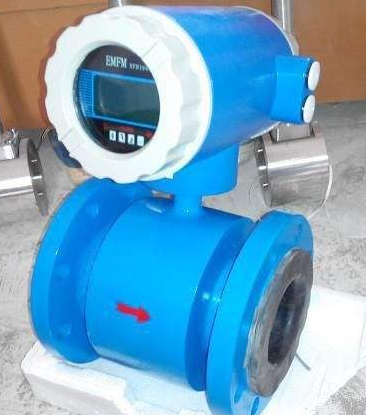

智能电磁流量计

智能电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如酸、碱、盐等强腐蚀性液体,原水,冷却水、纸浆、泥浆、煤浆、矿浆、糖浆、玉米浆、纤维浆、粮浆、石灰乳、双氧水、海水、啤酒、麦汁、牛奶和各种饮料等导电液体及固液两相液体。

测量原理

智能电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动时,导体中产生感应电势,其感应电势E为:

E=KBVD

式中: K-----仪表常数

B-----磁感应强度

V-----测量管道截面内的平均流速

D-----测量管道截面的内径

测量流量时,导电性液体以速度V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体直接接触的电极检出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4~20mA和0~1kHz输出。
