电缆故障测试仪的特点及系统组成

2019年11月12日 15:29 ? 次阅读

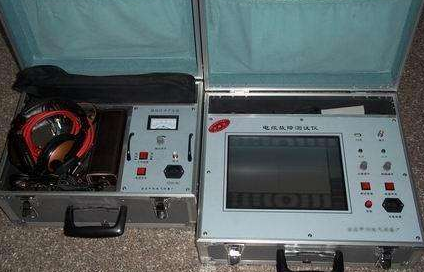

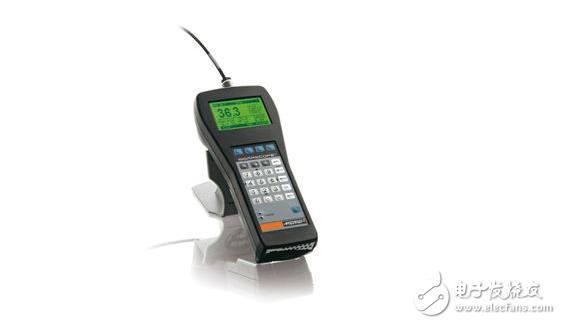

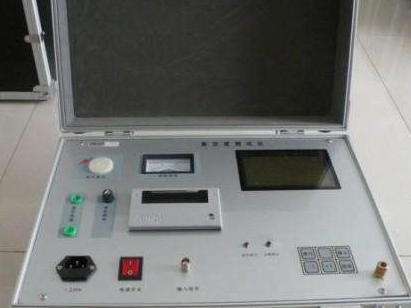

电缆故障测试系统(全配置) 有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍,就会造成通信和电力的中断,如不能及时查出故障并迅速予以排除,就会造成很大的经济损失和不良的社会影响。因而,电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式,应用当代新萄京技术成果,采用计算机及特殊性新萄京技术,通过结合企业常久研制电缆测试仪的成功经验而推出的智能化,功能全的新一代高科技产品。电缆故障测试仪是一套综合性的设备。用于电力电缆开路短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试,以及同轴通信电缆和市话电缆的开路、短路故障的测试。还可以测试电缆路径、埋深,以及电波测速,核定电缆长度等,并可建立电缆档案以便日常维护管理。具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。

电缆故障测试仪的特点及系统组成

特点:

1、功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测,可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪,可准确测定故障点的位置

2、测试精度高。仪器采用高速数据采样技术,读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有菜单显示操作功能,无需对操作人员作专门的训练。

3、具有波开及参数存储、调出功能。采用非易失性器件,关机后波形、数据不易失。

4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比,有利于对故障的进一步判断。

5、具有波形扩展比例功能。改变波形比例,可扩展波形进行测试。

6、控制测量光标,可自动沿线搜索,并在故障波形的拐点处自动停下。

7、可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。

8、具有打印功能。将测试的结果打印存档。

电缆故障种类

开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。

系统组成

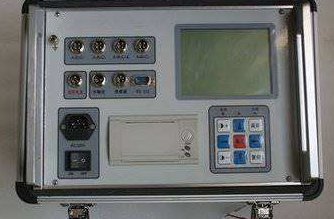

1.电缆故障测试仪主机

2.电缆路径及故障定点仪

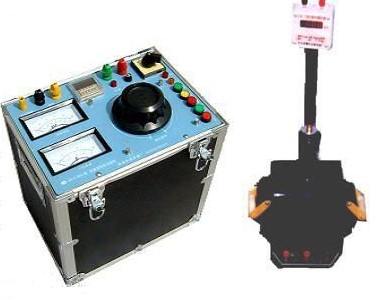

3.电缆故障一体化高压发生器

4.电缆识别仪

5.高压电缆安全刺扎器

6.高压设备:电流取样器、电缆故障一体化高压发生器、脉冲电容器、成套专用测试线等。
