低压送电前的准备工作_低压送电操作顺序_低压送电注意哪些事项

2019年11月05日 15:42 ? 次阅读

  低压送电前的准备工作

  1、电线电缆开关接线端螺丝是否紧固,线头是否有松动。

  2、电线电缆选择是否得当,与负载是否相匹配。

  3、用兆欧表检测电缆对地绝缘是否合格,线路绝缘不低于1兆欧。

  4、线路接线端是否可能导致短路异物

  低压送电操作顺序

  1、检修工先向调度室申请停电。

  2、调度室接到停电请求后,通知电工进行停电操作。

  3、电工根据调度室命令并核实实行完停电、验电、悬挂“禁止合闸,有人工作”标示牌后,方可通知调度室设备已停电。

  4、调度室接到设备停电的通知后,方可通知设备检修人员进行检修。

  5、在接到调度送电通知后,电工核实送电设备号及名称后,方可送电。

  6、送电操作要实行摘除“禁止合闸,有人工作”标示牌,按照操作规程进行送电。明确通知调度室设备已送电(必须重复送电设备号)。

  7、填写相关停送电记录。

  低压送电注意哪些事项

  (一)停送电工作前:

  1、必须清楚知道停送电的电压等级,所用到的工具,并检查工具是否完好,有无损坏等。

  2、熟悉现场环境,找到所要实行电力开关的位置,准备向调度室申请停送电。

  (二)停送电工作中:

  1、必须按顺序停送电,切不可误操作,停电后进行验电、放电、挂接地线,然后再挂“禁止合闸,有人工作”标示牌。

  2、验电时必须使用电压等级且试验合格的验电器。常接入的电压表作为设备是否带电的根据。检修人员得到调度室设备停电通知后,应就地试车,确认设备已停电。

  3、电气人员进行停电和检修工作时必须遵守以下规定:动力配电柜的闸刀开关,禁止带负荷停电拉闸。在电容器上工作时,必须先断开电源,放电并接地后方可进行工作。测量设备的绝缘电阻,必须将电源断开,验明无电压,设备上无人工作时,方可采用电压等级合适的摇表进行测量。

  4、设备停电后将抽屉抽出,并检查确认抽屉回路断开,然后再挂“禁止合闸,有人工作”标示牌。

  5、操作人员送电时不能面对抽屉,必须侧身操作,以防发生电弧伤人事件。

  6、抽屉送电时,确认母线插头和母线接触良好之后方可送电。

  (三)停送电后:

  1、检查停送电是否正确。通知调度室停送电工作完成。

  2、认真做好停送电记录,包括申请停电人、停电时间、停电的设备、停电操作人、验电人、送电时间、送电的设备、送电操作人等,检查无误后方可离开。

下载发烧友APP

打造属于您的人脉新萄京圈

关注新萄京发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

新萄京发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

OM13081,电容式触摸解决方案演示板基于开关电容器集成技术

OM13081,电容式触摸解决方案演示板基于开关电容器集成技术。该解决方案的变体以LPC...
发表于 2019-11-11 09:14? 35次阅读
OM13081,电容式触摸解决方案演示板基于开关电容器集成技术

LT3030有哪些应用?

LT3030 可用非常小和低成本陶瓷输出电容器工作,从而优化了稳定性和瞬态响应。该器件在 750mA 通道用仅为 10?F 的...
发表于 2019-11-11 09:01? 10次阅读
LT3030有哪些应用?

DC2040A,集成了超级电容充电器和备用升压稳压器,采用LTC3355EUF

DC2040A,演示电路2040A是一款12V至4V / 1A稳压器,集成了超级电容充电器和备用升压稳压器,采...
发表于 2019-11-06 08:12? 214次阅读
DC2040A,集成了超级电容充电器和备用升压稳压器,采用LTC3355EUF

电容器的命名_电容器在电路中的特点

电容器的命名也有一定的规定,在国产电容器中,根据国家标准GB2470-81的规定主要包括4个部分,依....
发表于 2019-11-05 09:52? 187次阅读
电容器的命名_电容器在电路中的特点

电容器组放电线圈作用

电容也是平衡电力系统无功功率的平衡,以稳定电压质量,满足终端用户的需求。放点线圈有两个作用,正常运行....
发表于 2019-11-05 08:46? 91次阅读
电容器组放电线圈作用

电容器组的作用是什么_电容器组运行注意事项

电容器组一般起两种作用:滤波用,电容器与电抗器组成串联谐振支路,滤除某特定频率的谐波;例如 12%的....
发表于 2019-11-05 08:36? 145次阅读
电容器组的作用是什么_电容器组运行注意事项

电容器组接线方式_电容器组放电线圈原理

电容器组的接线方式,应根据电容器的电压、保护方式和容量等来选择。通常有三角形接线和星形接线两种。当电....
发表于 2019-11-04 15:00? 139次阅读
电容器组接线方式_电容器组放电线圈原理

电容器组禁止什么合闸_电容器组失压属于什么

电容器组禁止带电荷合闸。在交流电路中,如果电容器带电荷时再次合闸,则可能使电容器承受二倍以上的额定电....
发表于 2019-11-04 14:52? 73次阅读
电容器组禁止什么合闸_电容器组失压属于什么

电力电容器原理结构_电力电容器规格型号

电力电容器的基本结构包括:电容元件、浸渍剂、紧固件、引线、外壳和套管。
发表于 2019-11-04 11:07? 82次阅读
电力电容器原理结构_电力电容器规格型号

电力电容器使用寿命_电力电容器使用寿命的延长

各个厂家的电力电容器的使用寿命都是不同的,拿库克库伯并联电力电容器来说,使用寿命15年以上,这个数值....
发表于 2019-11-04 11:01? 75次阅读
电力电容器使用寿命_电力电容器使用寿命的延长

在恒定测试信号电平下高速测试高价值陶瓷电容器

High speed testing of high-value ceramic capacitors at constant test signal levels...
发表于 2019-11-04 09:14? 15次阅读
在恒定测试信号电平下高速测试高价值陶瓷电容器

定时器1+32.768khz晶体振荡器不振荡该怎么办?

大家好,我在piC18F25K20上使用TIMER1(低功率模式),在晶体模式配置中:T1CON=0b00111111111I使用标准...
发表于 2019-11-04 06:25? 14次阅读
定时器1+32.768khz晶体振荡器不振荡该怎么办?

技术好文:电压电流的超前与滞后

电压电流的超前与滞后这个概念是相对于电流和电压之间的关系而说的。也就是说,比如是容性负载(电容器),那么他会导...
发表于 2019-11-02 08:00? 476次阅读
技术好文:电压电流的超前与滞后

电容器的类型及电路图形符号识别方法

电容器的种类很多,如按是否有极性来分,可分为无极性电容器和有极性电容器两大类,它们在电路中的符号稍有....
发表于 2019-11-01 16:23? 581次阅读
电容器的类型及电路图形符号识别方法

穿芯电容的形式_穿芯电容应用

穿芯电容的自电感比普通电容器小得多,因而它的自谐振频率很高。同时,它的穿芯式设计,能够有效防止高频信....
发表于 2019-10-31 15:53? 109次阅读
穿芯电容的形式_穿芯电容应用

Vishay HVCC系列电容器荣获《今日新萄京》...

Vishay Roederstein HVCC系列径向引线高压单层瓷片电容器获得《今日新萄京》杂志和2....
发表于 2019-10-31 14:48? 130次阅读
Vishay HVCC系列电容器荣获《今日新萄京》...

电力电容器型号说明_电力电容器常用型号

随着无功补偿的不断发展,越来越多的企业认识到了无功补偿的重要性,纷纷使用低压并联电容器进行补偿。但是....
发表于 2019-10-31 11:36? 168次阅读
电力电容器型号说明_电力电容器常用型号

电容放电原理_电容放电电路

本文主要先容了电容放电的原理以及电容放电的电路图。
发表于 2019-10-31 08:40? 545次阅读
电容放电原理_电容放电电路

PIC32MX270F256B不运行该怎么办?

你好,我最近买了一台PIC32MX270F256B。我把它放在一个黑板上,我可以把它编程,但是,这个程序根本不运行。到...
发表于 2019-10-29 13:27? 41次阅读
PIC32MX270F256B不运行该怎么办?

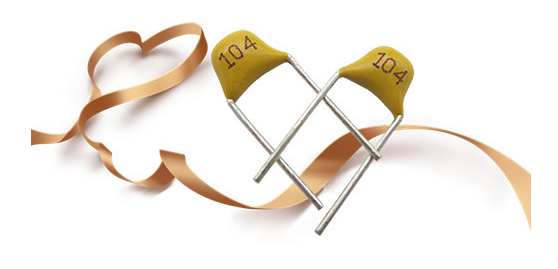

直插瓷片电容有什么作用?

直插瓷片电容(ceramic capacitor)是一种用陶瓷材料作介质,在陶瓷表面涂覆一层金属薄膜,再经高温烧结后作为电极而成的...
发表于 2019-10-29 09:11? 54次阅读
直插瓷片电容有什么作用?

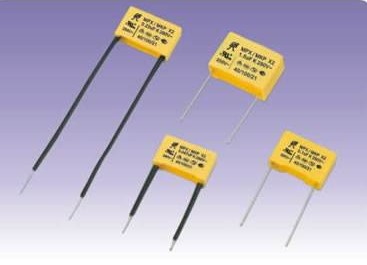

cl11电容器有什么作用?

CL11又名涤纶电容,麦拉电容,聚酯膜电容。CL11是用两片金属箔做电极,夹在极薄绝缘介质中,卷成圆柱形或者扁柱形...
发表于 2019-10-29 09:00? 43次阅读
cl11电容器有什么作用?

陶瓷电容器的温度特性

NPO(COG)是温度特性最稳定的电容器,电容温漂很小(什么是温漂?你上网查查),整个温度范围容量很....
发表于 2019-10-28 10:20? 201次阅读
陶瓷电容器的温度特性

独石电容的优点与缺点

因此,多层片式陶瓷电容器的结构主要包括三大部分:陶瓷介质,金属内电极,金属外电极。而多层片式陶瓷电容....
发表于 2019-10-28 09:55? 160次阅读
独石电容的优点与缺点

独石电容制造流程

我国在80年代已经从美国引进独石电容的生产技术了,在高层数、高耐压、高可靠的产品性能方面跟世界先进的....
发表于 2019-10-28 09:43? 94次阅读
独石电容制造流程

独石电容有些什么作用呢?

储能交换这是独石电容最基本的功用,主要是通过它的充放电过程来产生和施放一个电能。这主要是以大容量的Ⅱ....
发表于 2019-10-28 09:39? 108次阅读
独石电容有些什么作用呢?

独石电容器的三种分类?

这种电容器电气性能最稳定,基本上不随温度、电压、时间的改变,属超稳定型、低损耗电容材料类型,适用在对....
发表于 2019-10-28 09:33? 107次阅读
独石电容器的三种分类?

独石电容、瓷片电容、陶瓷电容有什么区别?

而陶瓷电容用用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质,并用烧渗法将银....
发表于 2019-10-28 09:26? 127次阅读
独石电容、瓷片电容、陶瓷电容有什么区别?

三款新萄京定时开关电路图

本文主要先容了三款新萄京定时开关电路图。
发表于 2019-10-25 17:23? 871次阅读
三款新萄京定时开关电路图

在选择电容器与电位器是应注意哪些方面

(1)种类的选择。对于一般的新萄京产品,可以使用普通的碳膜或碳质电阻器,它们价格便宜,货源充足;对于高....
发表于 2019-10-25 11:40? 560次阅读
在选择电容器与电位器是应注意哪些方面

如何设计机动测控装备自动调平系统?

现代靶场拥有大量机动测控装备,每次转场后都需要对装备平台进行调平。传统的调平系统采用手动调平结构,费时费力,已...
发表于 2019-10-25 06:02? 89次阅读
如何设计机动测控装备自动调平系统?

电容器充电器的制作教程

如果电压低于所需电压,则增加电阻,电压应上升直到再次停止在更高的电压。
发表于 2019-10-23 11:07? 253次阅读
电容器充电器的制作教程

电力电容器结构及作用

电力电容器的基本结构包括:电容元件、浸渍剂、紧固件、引线、外壳和套管。
发表于 2019-10-22 11:16? 253次阅读
电力电容器结构及作用

低压电容器参数_低压电容器的特点

低压电容器通常指额定电压在400V~6kV之间的电力电容器。低压电容器作用是改善功率因素从而减小用电....
发表于 2019-10-22 10:48? 155次阅读
低压电容器参数_低压电容器的特点

低压电容器爆炸的原因

低压电容器频繁爆炸其实和电容器本身有很大的关系,例如在运行的时候电容器内部元件击穿,这主要是与制造工....
发表于 2019-10-22 10:45? 198次阅读
低压电容器爆炸的原因

低压电容器常见故障_低压电容器安装注意事项

低压电容器通常指额定电压在400V~6kV之间的电力电容器。低压电容器作用是改善功率因素从而减小用电....
发表于 2019-10-22 10:41? 112次阅读
低压电容器常见故障_低压电容器安装注意事项

Vishay推出3.0V加固型235 EDLC-...

35 EDLC双层电容器经过1500小时85 °C /相对湿度85 %带电测试,使用寿命长达2000....
发表于 2019-10-21 14:18? 99次阅读
Vishay推出3.0V加固型235 EDLC-...

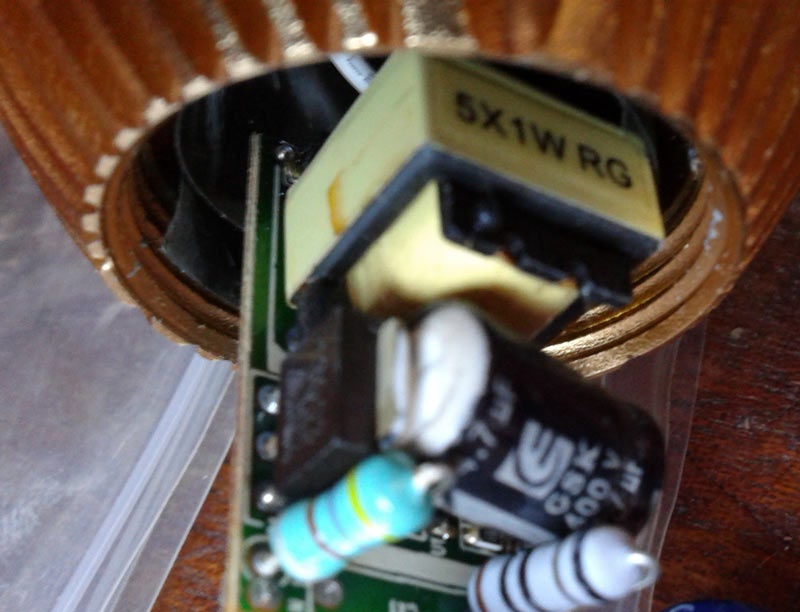

如何更换E27LED灯泡中的不良电容器

替换电容器可在任何销售新萄京元件的商店中使用。安装电容器时,请注意其极性。颠倒正负引线将导致电容器损坏....
发表于 2019-10-21 11:48? 493次阅读
如何更换E27LED灯泡中的不良电容器

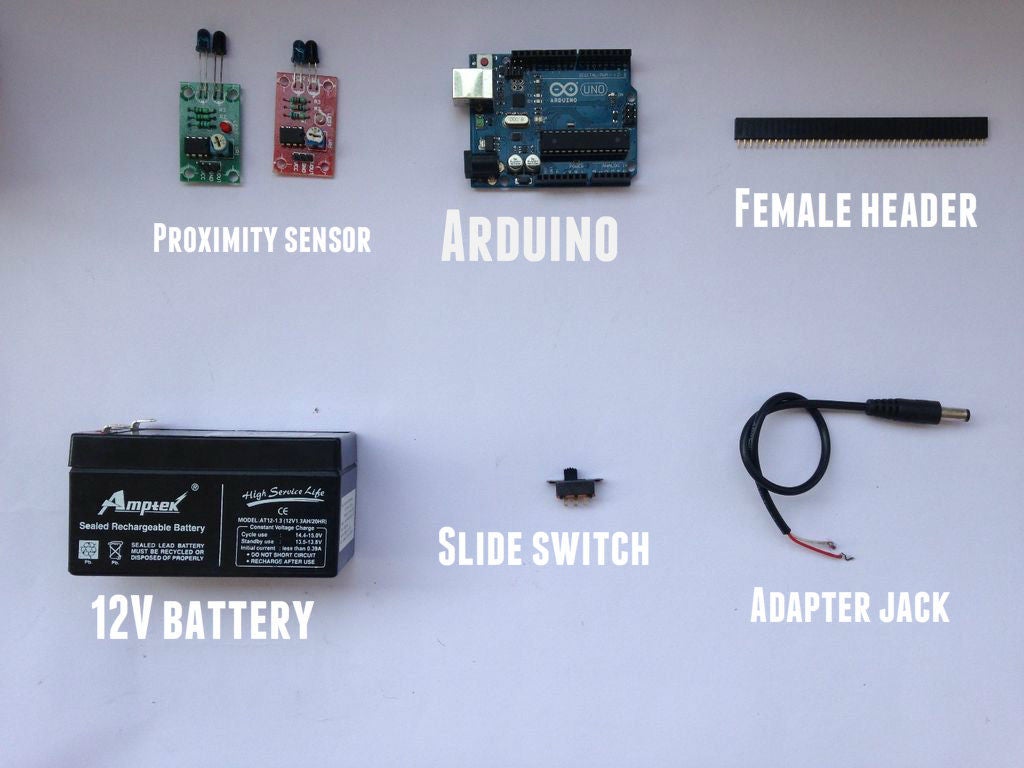

如何制作无键钢琴

用于连接Arduino和接近传感器您将需要一个基础。底座可以由任何材料代替金属制成。我用一块硬板做底....
发表于 2019-10-21 10:53? 211次阅读
如何制作无键钢琴

为什么220V加个电容就能让三相电动机工作

忽略电阻 阻值,单独计算纯电容电路上电流和电压之间的关系,在电容的正负极板之间加上电压时,极板上开始....
发表于 2019-10-21 10:11? 165次阅读
为什么220V加个电容就能让三相电动机工作

单相电机启动电容怎样计算、选用

电容感应式电机有两个绕组,即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串连了一个容....
发表于 2019-10-21 09:38? 340次阅读
单相电机启动电容怎样计算、选用

启动电容的原理是什么?

在时间和空间上形成两个相同的脉冲磁场,使定子与转子之 间的气隙中产生了一个旋转磁场,在旋转磁场的作用....
发表于 2019-10-21 09:28? 430次阅读
启动电容的原理是什么?

滤波电容选取原则

由于四端电容具有良好的高频特性,为减小电压的脉动分量以及抑制开关尖峰噪声提供了极为有利的手段。高频铝....
发表于 2019-10-21 08:43? 241次阅读
滤波电容选取原则

滤波电容的作用是什么?

滤波电容器的作用:电解电容的作用是过滤掉电流中的低频信号,但即使是低频信号,其频率也分为了好几个数量....
发表于 2019-10-18 10:24? 382次阅读
滤波电容的作用是什么?

滤波电容的特点

谐波滤波器回路由电容器串联电抗器组成,在某一谐波阶次形成最低阻抗,用以吸取大量谐波电流,电容器的质量....
发表于 2019-10-18 10:18? 191次阅读
滤波电容的特点

电磁干扰滤波器的工作原理

穿心电容之所以能有效地滤除高频噪声,是因为穿心电容不仅没有引线电感造成电容谐振频率过低的问题,而且穿....
发表于 2019-10-18 10:06? 148次阅读
电磁干扰滤波器的工作原理

滤波电容的使用心得

由于电容器引线具有寄生电感,电阻,实际电容器模型是电容,电感(等效串联电感ESL),电阻(等效串联电....
发表于 2019-10-18 09:40? 208次阅读
滤波电容的使用心得

电容滤波的工作原理

当u2为正半周并且数值大于电容两端电压uC时,二极管D1和D3管导通,D2和D4管截止,电流一路流经....
发表于 2019-10-18 09:05? 230次阅读
电容滤波的工作原理

电容为什么能滤波?到底是什么原理?

交流电经过整流后输出的直流电并不稳定,任然存在较大的脉动电压,这种不平稳的直流电会造成元件的使用寿命....
发表于 2019-10-17 10:19? 278次阅读
电容为什么能滤波?到底是什么原理?

什么是旁路电容?原理是什么?

旁路电容(bypass电容):用于导通或者吸取某元件或者一组元件中交流成分的一种电容。通常交直流中的....
发表于 2019-10-17 09:23? 213次阅读
什么是旁路电容?原理是什么?

耦合电容应用原理

电容接在交流电路中,一个脚接的电路的电压逐渐升高,逐渐在所在的极板集聚电荷,待该脚所接的电路的电压下....
发表于 2019-10-16 09:49? 162次阅读
耦合电容应用原理

超级电容器储能原理_超级电容器储能的优缺点

根据电化学双电层理论研制而成的,又称双电层电容器,两电荷层的距离非常小(一般0.5mm以下),采用特....
发表于 2019-10-13 17:48? 480次阅读
超级电容器储能原理_超级电容器储能的优缺点

电容器的四个典型应用电路图

电路的电源开关接通后,+5V直流电压通过电阻R1对电容C1充电,这样在电源接通瞬间,电容C1两端没有....
发表于 2019-10-13 16:25? 799次阅读
电容器的四个典型应用电路图

电容器充电器的制作

弄平电容器上先前未从电路板上焊接的引线。将导线向下修剪至约1.5厘米并弯曲,以便将其轻松插入注射器针....
发表于 2019-10-10 11:18? 450次阅读
电容器充电器的制作

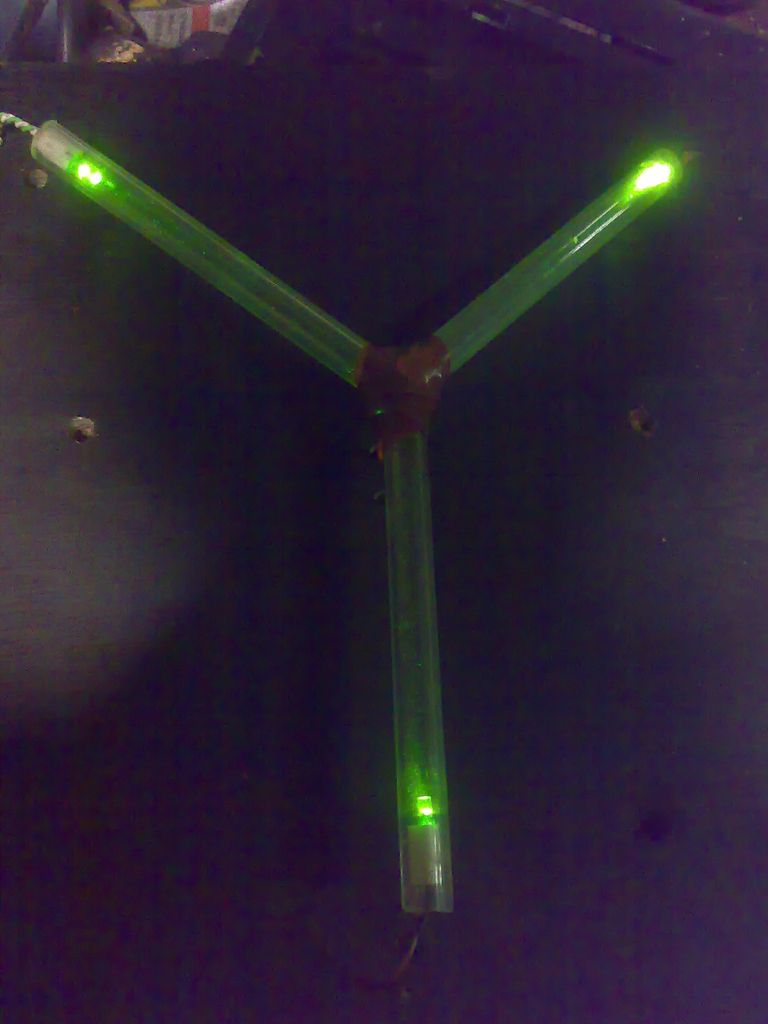

助焊剂电容器的制作

 然后就像切入一样简单。将一条额外的电缆从其连接到on.off sw。然后从sw延伸一些导线回到磁通....
发表于 2019-10-09 11:13? 381次阅读
助焊剂电容器的制作

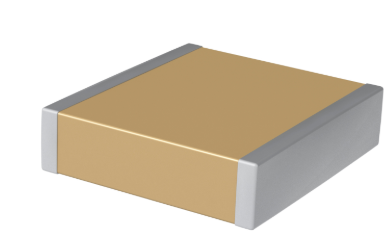

基美新萄京新型KC-LINKTM电容器系列为快速开...
