线圈感应电动势与磁通的关系

2019年11月18日 09:41 ? 次阅读

线圈感应电动势与磁通的关系

交流铁芯线圈如图所示,线圈两端加一交流电压,则线圈中的电流将产生磁通,方向符合右手螺旋法则。

线圈感应电动势与磁通的关系

设电压为正弦量时,磁通也是正弦量,即:

线圈感应电动势与磁通的关系

根据电磁感应定律,得:

线圈感应电动势与磁通的关系

由此式可看出电压的相位比磁通超前90°,并得感应电压的有效值与主磁通的最大值的关系为

线圈感应电动势与磁通的关系

注意:

由此可知当电源频率和线圈匝数一定时,交流铁芯线圈磁通的最大值与线圈外加电压的有效值成正比,与铁芯的材料和尺寸无关。

穿过线圈的磁通发生变化而产生的感应电动势

导体在磁场中作切割磁力线运动时会在导线两端产生感应电动势。把导线连接成一个闭合回路,回路中就有感应电流。在下右图所示的几种情况下,也会产生感应电动势和感应电流。

线圈感应电动势与磁通的关系

如上图所示,将条形磁铁插入线圈的过程中,磁铁所产生的磁力线在线圈内的条数会增加,也就是通过线圈的磁通增加。而当磁铁拔出过程中,线圈内的磁力线条数减少,即穿过线圈的磁通减少。

实验表明,在这两种情况下线圈内均由感应电动势产生,由于线圈与检流计G组成闭合回路,所以回路中有感应电流,检流计G的支撑发生了偏转。但在上述两种情况下,检流计的指针偏转方向恰相反,由此说明这两种情况下所产生的感应电流方向相反。

从以上实验得知:对任一回路来说,只要回路内的磁通发生变化,在该回路中就会产生感应电动势,如果该回路是闭合的,在回路中就有感应电流。磁通变化越快,感应电动势也就越大;反之,磁通变化越慢,所产生的感应电动势也越小。

导线切割磁力线产生的感应电动势及公式和方向确定:右手定则。

实验证明导线在磁场中作切割磁力线运动时会产生感应电动势;

原理分析如下

线圈感应电动势与磁通的关系

将一根直导线AB至于磁场中,并将该导线与测量电流的电流表相连(如右图),当导线AB从左向右与磁场作相对运动时,导线切割了磁力线,在AB导线中产生感应电动势,由于这是闭合电路,此电动势在回路中产生感应电流。所以电流表读数出现偏转。同时:如果导线AB从右向左运动,回路中也有感应电流,但电流表指针偏转方向会与前一种情况相反。但当导线AB平行于磁力线方向作上、下运动时,电流表的指针不会偏转。

此实验表明:只要导体切割磁力线,就有感应电动势产生。

感应电动势方向(或感应电流方向)与磁场方向、导体运动方向都有关系,他们之间的相互关系可用右手定则确定。

下载发烧友APP

打造属于您的人脉新萄京圈

关注新萄京发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

新萄京发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

次级线圈电容充放电分析

大家上节课说到的电路是具有固定占空比来进行电压调节的。从这个角度来看,占空比调节一个电压,当这个电压稳定的时候需要的是什
发烧友学院发表于 2017-03-19 00:00? 0次阅读
次级线圈电容充放电分析

断路器分闸线圈引起拒分的原因及处理办法

除熔体选择、安装、运行等自身原因外,因控制回路中电压线圈匝间短路、分压元件被短路、发生电源正负两极两....
发表于 2019-11-18 14:12? 8次阅读
断路器分闸线圈引起拒分的原因及处理办法

电磁感应现象

若闭合电路为一个n匝的线圈,则瞬时电动势又可表示为:ε =n*ΔΦ/Δt(Δt→0)。式中n为线圈匝....
发表于 2019-11-18 09:37? 15次阅读
电磁感应现象

感应电动势分类与3个公式

大家知道,要使闭合电路中有电流,这个电路中必须有电源,因为电流是由电源的电动势引起的。在电磁感应现象....
发表于 2019-11-18 09:24? 21次阅读
感应电动势分类与3个公式

什么是电动势?什么是感应电动势?

而这种作用来源于相应的物理效应或化学效应,通常还伴随着能量的转换,因为电流在导体中(超导体除外)流动....
发表于 2019-11-18 09:06? 21次阅读
什么是电动势?什么是感应电动势?

开关柜线圈的安全系数盘点

开关柜是供电系统中普遍且关键的电力工程,其功效是工作电压转换、电流量转换、特性阻抗转换、防护、稳压管....
发表于 2019-11-16 10:42? 189次阅读
开关柜线圈的安全系数盘点

交流接触器线圈的好坏判断

交流接触器线圈正常情况下是有一定电阻的。一般36V线圈电阻大概在15欧姆左右,380V线圈电阻大概在....
发表于 2019-11-16 09:46? 172次阅读
交流接触器线圈的好坏判断

选用贴片电感时有哪些事项与原则需要注意

在smt贴片加工中,贴片电感主要承担着扼流、退耦、滤波和调谐等作用。贴片电感的种类主要有绕线型和叠层....
发表于 2019-11-13 11:40? 349次阅读
选用贴片电感时有哪些事项与原则需要注意

接触器不吸合如何处理

接触器不工作,有三种可能,第一、接触器有额定电压不动作;第二、接触器线圈两端电压不正常;第三、线圈没....
发表于 2019-11-11 17:22? 680次阅读
接触器不吸合如何处理

闭环霍尔电流传感器的工作原理是什么?

地面车用电源系统(以下简称电源系统)输出电流的检测与控制,直接关系着电源系统工作的稳定性和可靠性,并影响车辆的...
发表于 2019-11-07 06:50? 99次阅读
闭环霍尔电流传感器的工作原理是什么?

双位置继电器有什么特点?

当合闸线圈通电时,衔铁克服弹片的反作用力而动作,此时信号牌为红色。当合闸线圈断电时,由于弹片作用,使衔铁仍处于...
发表于 2019-11-06 09:11? 76次阅读
双位置继电器有什么特点?

直动式电磁阀与先导式电磁阀的区别

先导式电磁阀一般是用于大口径,高压力的场合,这种结构的阀门打开时,要求电磁阀的最低压力不能低于0.0....
发表于 2019-11-05 10:03? 242次阅读
直动式电磁阀与先导式电磁阀的区别

起动机电磁开关故障判断检查

接通点火开关至起动挡,能听到电磁开关“咔嗒”声,但起动机不转动。、故障原因电枢绕组搭铁、短路或断路磁....
发表于 2019-11-05 09:54? 117次阅读
起动机电磁开关故障判断检查

怎样判断起动机电磁开关的故障?

首先从后端抽出活动铁芯和弹簧,用烙铁烫开电磁开关盒上连接片处的焊锡,使电趦开关线圈接头脱开,然后拧下....
发表于 2019-11-05 09:48? 118次阅读
怎样判断起动机电磁开关的故障?

电磁开关电气原理图及部件组成形式

闭合车钥匙开关,起动机被通电,此时开关线圈被通电,动铁芯被吸引移动,当动铁芯与静铁芯闭合(动铁芯底部....
发表于 2019-11-05 09:13? 185次阅读
电磁开关电气原理图及部件组成形式

电磁开关结构及主要作用

电磁开关的结构与工作原理。电磁开关主要由吸拉线圈、保持线圈、活动铁芯、接触盘等组成。其中吸拉线圈与电....
发表于 2019-11-05 09:06? 213次阅读
电磁开关结构及主要作用

放电线圈接线图_放电线圈的作用

本文主要先容了放电线圈接线图及作用。通常,放电线圈只能用在电压在66kV及以下的电力系统中,如果超过....
发表于 2019-11-05 09:05? 124次阅读
放电线圈接线图_放电线圈的作用

放电线圈型号含义_放电线圈工作原理

放电线圈适用于66kV及以下电力系统中, 与高压并联电容器组并联连接,使电容器从电力系统中切除后的剩....
发表于 2019-11-05 08:55? 595次阅读
放电线圈型号含义_放电线圈工作原理

转换触点的继电器好坏判断

继电器的好坏判断相对容易一些,通过万用表即可实现。使用万用表主要主要判断线圈的电阻值、触点的电阻值即....
发表于 2019-11-02 09:13? 455次阅读
转换触点的继电器好坏判断

环形线圈车辆检测器有什么优缺点?

环形线圈车辆检测器基本原理为:在同一车道的道路路基段埋设一组(2个)感应线圈,每组感应线圈与多通道车辆检测器相连...
发表于 2019-10-29 09:00? 62次阅读
环形线圈车辆检测器有什么优缺点?

直流互感器的原理是什么?

直流互感器是由饱和电抗器的直流控制线圈成为的;次线圈,交流工作线圈成为二次线圈。直流互感器的原理实质上是当铁心...
发表于 2019-10-21 09:12? 73次阅读
直流互感器的原理是什么?

电磁阀的好坏如何判断

例如阀门上用的气动电磁阀不动作,最简单的办法就是用金属器件直接插入线圈孔内,前提是线圈通电。看金属器....
发表于 2019-10-19 10:33? 768次阅读
电磁阀的好坏如何判断

请问电感线圈匝数怎么计算?

我选用的是PQ5050型号的磁芯 想设计一个1.23mH的电感 线圈匝数该如何计算啊  求大神 ...
发表于 2019-10-18 10:34? 326次阅读
请问电感线圈匝数怎么计算?

什么是扫描电路_扫描电路主要由什么组成

扫描电路的作用是给偏转线圈提供符合技术标准的行、场扫描电流,使显象管的新萄京束沿水平和垂直方向匀速运动....
发表于 2019-10-16 10:37? 608次阅读
什么是扫描电路_扫描电路主要由什么组成

湿簧管的原理是什么?

湿簧管充有一定量的水银,依靠动簧片的毛细管作用,可使处于湿簧管下端的水银上升,从而使动,静触点被水银膜润湿。当...
发表于 2019-10-15 09:01? 50次阅读
湿簧管的原理是什么?

功率电感器的作用是什么?

一般新萄京线路中的电感是空心线圈,或带有磁芯的线圈,只能通过较小的电流,承受较低的电压,而功率电感也有空心线圈的...
发表于 2019-10-14 09:10? 82次阅读
功率电感器的作用是什么?

请问线圈处如何消除尖峰?

我是新人一个,现在有一个问题如下图所示,具体需要怎么选择元器件?谢谢 ...
发表于 2019-10-13 20:54? 356次阅读
请问线圈处如何消除尖峰?

电磁阀的好坏判断方法

例如阀门上用的气动电磁阀不动作,最简单的办法就是用金属器件直接插入线圈孔内,前提是线圈通电。看金属器....
发表于 2019-10-13 01:28? 626次阅读
电磁阀的好坏判断方法

干黄管的工作原理是什么?

干簧管通常有两个软磁性材料做成的、无磁时断开的金属簧片触点,有的还有第三个作为常闭触点的簧片。这些簧片触点被封...
发表于 2019-10-08 14:27? 90次阅读
干黄管的工作原理是什么?

如何仅用IO口完成感应线圈读卡?

就是用图中的线圈完成对磁卡的读取,应该怎么做。 ...
发表于 2019-10-08 06:12? 131次阅读
如何仅用IO口完成感应线圈读卡?

电流互感器烧毁的原因分析

一次侧电流和二次侧电流之间的关系是由线圈圈数来决定的。对于穿心式电流互感器而言,一次侧只有一圈,如果....
发表于 2019-10-07 15:43? 600次阅读
电流互感器烧毁的原因分析

电流表的好坏如何判断

要判断电流表的好坏首先要知道电流表的工作原理:电流表是根据通电导体在磁场中受磁场力的作用而制成的。电....
发表于 2019-10-07 10:11? 733次阅读
电流表的好坏如何判断

电感器和变压器的分类和主要特性参数及线圈的详细资...

电感线圈是由导线一圈靠一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁....
发表于 2019-10-04 09:25? 588次阅读
电感器和变压器的分类和主要特性参数及线圈的详细资...

交流电流表的接法_交流电流表工作原理

交流电流表接线时,不分正负极,直接串接在电路中。交流电流表主要采用电磁系电表、电动系电表和整流式电表....
发表于 2019-09-30 11:48? 1281次阅读
交流电流表的接法_交流电流表工作原理

并联电抗器在电网中的作用及应用

20世纪70年代中国开始建立超高压电网,超高压输电线路中有大量的容性充电功率,如500 kV线路每百....
发表于 2019-09-24 09:50? 262次阅读
并联电抗器在电网中的作用及应用

并联电抗器的种类及特点

壳式电抗器线圈中的主磁通是空心的,不放置导磁介质,也就是线圈内无铁心,在线圈外部装有用硅钢片叠成的框....
发表于 2019-09-24 09:39? 185次阅读
并联电抗器的种类及特点

并联电抗器的工作原理

并联电抗器是指并联连接在电力系统上的电抗器,它主要用来补偿电容电流,抑制轻载时端电压的升高。通常中小....
发表于 2019-09-24 09:16? 217次阅读
并联电抗器的工作原理

点火线圈的作用_点火线圈正确使用

点火线圈低压电路中附加的电阻器具有平衡高压火花的作用。当电流通过初级线圈时会产生磁场,从电流开始通入....
发表于 2019-09-17 15:05? 294次阅读
点火线圈的作用_点火线圈正确使用

点火线圈多久换一次_点火线圈保养

点火线圈,顾名思义是提供点火能量的装置。大家知道,车子想要走,发动机就要工作,而发动机工作的动力就来....
发表于 2019-09-17 15:02? 215次阅读
点火线圈多久换一次_点火线圈保养

点火线圈漏电的症状

点火线圈漏电指的是由于绝缘层损坏后使得产生的高压电无法有效传导至火花塞的现象。
发表于 2019-09-17 14:59? 281次阅读
点火线圈漏电的症状

点火线圈坏了是什么症状_点火线圈故障检测

点火线圈绕组短路、断路或接地.无法将蓄电池压转换为压造成点火能量足火花塞易被积碳污染.
发表于 2019-09-17 14:55? 1007次阅读
点火线圈坏了是什么症状_点火线圈故障检测

点火线圈的工作原理

点火线圈的工作原理:点火线圈工作方式却与普通变压器不一样,普通变压器是连续工作的,而点火线圈则是断续....
发表于 2019-09-17 14:51? 416次阅读
点火线圈的工作原理

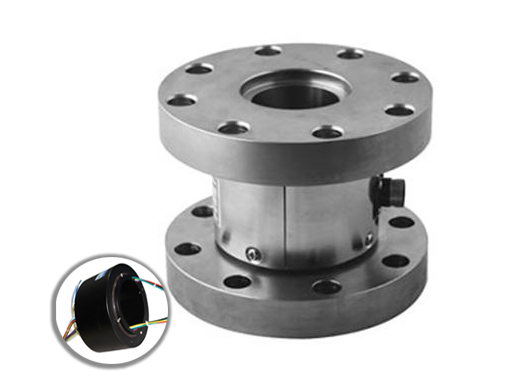

滑环扭矩传感器和非接触微型扭矩传感器的选择
