家用逆变器电路图大全

2019年11月04日 10:16 ? 次阅读

  实用的家用逆变器电路

  在12V供电端串上电流表,空载开机,调节RP,使电流最小,再接上60W灯泡,调RP,使电流最小,重复空载负载调节多次,直至电流再无法调小,此时贴近变压器听,噪声应该是最小,若没有调节平行,噪声很大,不贴耳也能听到。



  家用逆变器电路图

  下图较为容易制造的逆变器电路图,能够将12V直流电源电压逆变为220V市电电压,电路由BG2和BG3组成的多谐振荡器推进,再经过BG1和BG4驱动,来控制BG6和BG7工作。其中振荡电路由BG5与DW组的稳压电源供电,这样能够使输出频率比拟稳定。在制造时,变压器可选有常用双12V输出的市电变压器。可依据需求,选择恰当的12V蓄电池容量。



  家用简易逆变器电路图

  电路见图1?当把开关K1打向“逆变”位置时,BG1导通,由时基电路NE555及外围元件组成的无稳态多谐振荡器开始振荡,其充?放电时间常数可调节?如果选择R1=R2,则输出脉冲的占空比为50%,该多谐振荡器的振荡频率f=1.443/(R1+R2+2W)C2,图中的元件数值可使振荡频率调在50Hz,振荡脉冲由役脚输出,波形为方波,该方波经C4耦合,R3?C5积分变为三角波,这个三角波又经R4?C6,第二次积分和R5?C7第三次积分,变为近似的正弦波,通过C8耦合到BG2,由BG2放大后在B1的L2线圈上输出?当L2上端电压为正时,D4截止,D3导通,使BG4?BG6截止,BG3?BG5导通,电流由电瓶正极→B2的L1→BG5→电瓶负极;当L2上端电压为负时,D3截止,D4导通,使BG3?BG5截止,BG4?BG6导通,电流由电瓶正极→B2的L2→BG6→电瓶负极?BG5?BG6交替导通?截止,经变压器B2合成正负对称的正弦波,并由L3升压送至逆变输出插座CZ1?CZ2,供用电器使用,同时LED1(红色)亮,指示逆变状态?

  当开关打向“充电”位置时,市电经变压器B2降压?D5?D6全波整流?R11限流后对电瓶充电,同时LED2(绿色)亮,指示充电状态?



  元件选择和制作

  本电路中元器件均为易购的常用元器件,按图中所示数值选用即可?B1用收音机输出变压器,应选用铁心大,线径粗的那一类,把原来接喇叭的这一组线圈接在L2位置,BG3?BG4分别用两只9013和9012并联组成,如图2和图3所示?BG5?BG6均由四只3DD15并联组成,如图4所示?BG5?BG6的散热器面积不应小于600cm2,B2逆变变压器可选用成品?整机用印刷线路板可自行设计制作?电瓶选用容量大于150Ah的电瓶?

  本逆变器的调试只需调W,使逆变电压频率为50Hz即可?



下载发烧友APP

打造属于您的人脉新萄京圈

关注新萄京发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

新萄京发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

新一代碳纤维地铁在广州试跑,地铁牵引系统节能15...

12月2日消息,根据广州增城发布的消息,新一代碳纤维地铁在广州试跑,时速可达140公里,碳纤维车体,....
发表于 2019-12-02 14:35? 276次阅读
新一代碳纤维地铁在广州试跑,地铁牵引系统节能15...

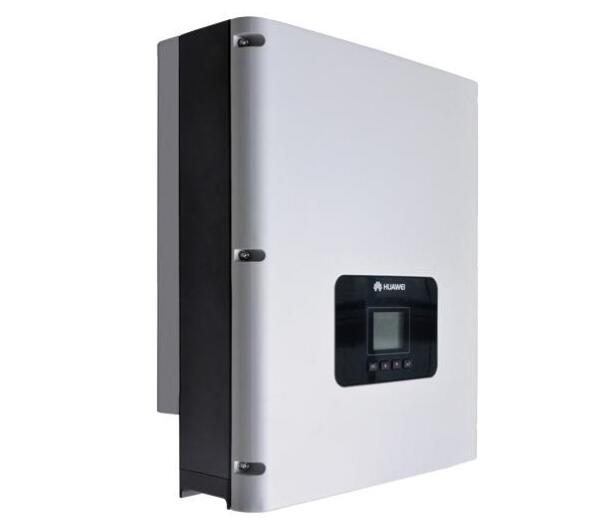

光伏逆变器的作用和功能

光伏逆变器作为光伏电站的转换设备,其功能与作用在整个电站起着重要作用。光伏逆变器将光伏组件所发出的直....
发表于 2019-12-02 09:20? 420次阅读
光伏逆变器的作用和功能

单相逆变器工作原理_单相逆变器的基本形式

能够将直流电转换为交流电的电路称为逆变电路,逆变电路也简称为逆变器。按逆变电路输出交流电压的相数不同....
发表于 2019-11-29 15:59? 610次阅读
单相逆变器工作原理_单相逆变器的基本形式

【高清珍藏版 电力新萄京学】----电力新萄京变换及控制技术

绝对值得收藏的一本好书,绝非影印版,无水印; ...
发表于 2019-11-28 13:54? 289次阅读
【高清珍藏版 电力新萄京学】----电力新萄京变换及控制技术

100W逆变器的制作教程

我使用的是12-6-0-6-12 5安培变压器,您可以将其称为120 VA变压器。您可以使用任何类型....
发表于 2019-11-25 11:52? 682次阅读
100W逆变器的制作教程

逆变器的制作要点和性能测试

这里先容的逆变器(见图1)主要由MOS 场效应管,普通电源变压器构成。其输出功率取决于MOS 场效应....
发表于 2019-11-21 10:07? 723次阅读
逆变器的制作要点和性能测试

使用Arduino的Sinewave逆变器的制作

请确保您的变压器可以在最大50安培的低压侧承载电线。 (最好是留有余地)
发表于 2019-11-20 11:00? 562次阅读
使用Arduino的Sinewave逆变器的制作

2019年上半年累计太阳能装机容量超31.5吉瓦...

根据Mercom India Research统计数据显示,今年上半年,印度新增太阳能装机容量为3.....
发表于 2019-11-17 10:18? 237次阅读
2019年上半年累计太阳能装机容量超31.5吉瓦...

论薄膜电容对电源,逆变器,UPS等的重要性!!!!

选择不好的滤波电容影响滤波电容起到过滤直流参杂的交流电DC-LINK薄膜电容本身一般不容易坏,看似对IGBT没有...
发表于 2019-11-11 15:05? 379次阅读
论薄膜电容对电源,逆变器,UPS等的重要性!!!!

工业应急电源的简单说明和工业便携式应急电源SKA...

工业应急电源的原理就是可以将电量储存起来,在需要的时候可以使用。现在的工业应急电源增加了许多丰富的使....
发表于 2019-11-09 13:10? 995次阅读
工业应急电源的简单说明和工业便携式应急电源SKA...

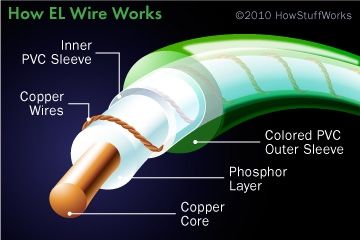

如何将褪色效果应用于EL-Wire

 将此代码复制到您的arduino,并在必要时进行一些调整。
发表于 2019-11-08 11:42? 445次阅读
如何将褪色效果应用于EL-Wire

最新SiC器件与Si IGBT的性能比较

直到最近,功率模块市场仍被硅(Si)绝缘栅双极型晶体管(IGBT)把持。需求的转移和对更高性能的关注....
发表于 2019-11-08 11:41? 844次阅读
最新SiC器件与Si IGBT的性能比较

高频逆变器特性_高频逆变器的优缺点

高频逆变器采用的是体积小,重量轻的高频磁芯材料,从而大大提高了电路的功率密度,使得逆变电源的空载损耗....
发表于 2019-11-05 15:00? 735次阅读
高频逆变器特性_高频逆变器的优缺点

高频逆变器和低频逆变器的区别

按照电气和新萄京工程师学会(IEEE)制定的频谱划分表,低频频率为30~300kHz,中频频率为300....
发表于 2019-11-05 14:46? 1001次阅读
高频逆变器和低频逆变器的区别

如何选择光伏离网系统的逆变器

在光伏离网系统,一般根据用户的负载类型和功率来确认离网逆变器的功率。
发表于 2019-11-02 11:34? 752次阅读
如何选择光伏离网系统的逆变器

光伏逆变器常见故障及解决办法

组件电压不够。逆变器工作电压是100V到500V,低于100V时,逆变器不工作。组件电压和太阳能辐照....
发表于 2019-11-02 11:28? 1194次阅读
光伏逆变器常见故障及解决办法

影响光伏发电量的因素盘点

光伏板子的倾角是影响光伏发电的重要因素,不可忽视。特别是阳光辐射好的地区,倾角的优化尤为重要,辐射条....
发表于 2019-11-02 11:25? 797次阅读
影响光伏发电量的因素盘点

两个三极管构成的逆变器电路图

若双13V变压器是采用铁氧体磁芯制作的高频性能较好的高频变压器,那么只要采用两个三极管即可构成一个简....
发表于 2019-11-02 09:17? 1554次阅读
两个三极管构成的逆变器电路图

请问有翻转逆变器电路图吗?

可选择的翻转逆变器电路图
发表于 2019-10-31 09:11? 84次阅读
请问有翻转逆变器电路图吗?

LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

LTC1261LIMS8-4低输出电压发生器的典型应用电路。 LTC1261L是一款开关电容电压逆变器,旨在通过单个正...
发表于 2019-10-31 08:58? 244次阅读
LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

LTC1261LIMS8-4 5V输入,-4V输出GaAs FET偏置发生器的典型应用电路。 LTC1261L是一款开关电容电...
发表于 2019-10-31 08:58? 232次阅读
LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

LTC1261LIS8-4低输出电压发生器的典型应用电路。 LTC1261L是一款开关电容电压逆变器,旨在通过单个正电...
发表于 2019-10-31 08:58? 267次阅读
LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

具有功率有效开关电容调节电压反相器的LTC1261LIS8-4 -4V发生器的典型应用电路。 LTC1261L是一款开关电...
发表于 2019-10-31 07:34? 225次阅读
LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

什么是超声波逆变器_超声波逆变器的工作原理

超声波逆变器,也叫超声功率发生器。它是先将市电整流成直流电,再逆变产生超声换能器工作频率的交流电(一....
发表于 2019-10-30 15:24? 1425次阅读
什么是超声波逆变器_超声波逆变器的工作原理

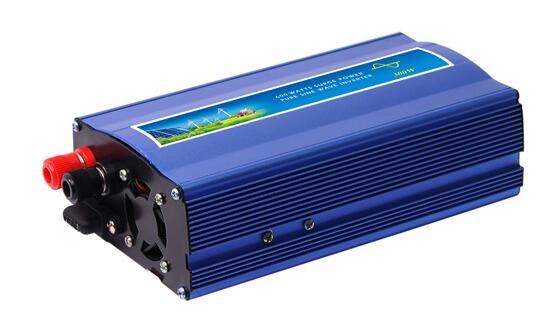

正弦波逆变器制作过程详解

逆变器可以按照它的输出波形进行分类,分为方波逆变器、修正波逆变器和正弦波逆变器。。600W的正弦波逆....
发表于 2019-10-30 14:47? 1220次阅读
正弦波逆变器制作过程详解

正弦波逆变器与普通逆变器有什么不同

纯正正炫波逆变器适合任何感性负载和阻性负载,感性负载包括各种有交流电机的设备冰箱洗衣机等。方波及修正....
发表于 2019-10-30 14:34? 1905次阅读
正弦波逆变器与普通逆变器有什么不同

逆变器哪里容易坏_逆变器常见故障及解决方法

逆变器中前级功率推挽管,最容易损坏。其次就是线,有些用户喜欢拆机子,然后无意间扯断了里面的一些线导致....
发表于 2019-10-30 14:26? 1003次阅读
逆变器哪里容易坏_逆变器常见故障及解决方法

两款irf3205逆变器电路图

IRF做逆变器,图纸都是差不多的,将两只IRF脚向下,正反面各一只,最外面的两只脚相连接负电,正面中....
发表于 2019-10-30 11:36? 845次阅读
两款irf3205逆变器电路图

车载逆变器怎么安装_车载逆变器的接线方法

本文主要阐述了车载逆变器的安装及接线方法。首先将车载逆变器插入汽车点烟器插座内。在插入的时候一定要检....
发表于 2019-10-30 11:12? 716次阅读
车载逆变器怎么安装_车载逆变器的接线方法

车载逆变器的作用_车载逆变器的选择

车载逆变器是一种能够将 汽车点烟孔DC12V直流电转换为和市电相同的 AC220V交流电的电源转换器....
发表于 2019-10-30 10:55? 175次阅读
车载逆变器的作用_车载逆变器的选择

车载逆变器对电瓶有害吗

车载逆变器是可以把12V转220V!逆变器还是蛮实用,不过很多人会担心车载逆变器对电瓶有害吗!很多人....
发表于 2019-10-30 10:47? 558次阅读
车载逆变器对电瓶有害吗

车载逆变器电路的原理是什么?

一款常见车载逆变器电路及原理
发表于 2019-10-30 09:10? 57次阅读
车载逆变器电路的原理是什么?

LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

LTC1261LIS8-4 5V输入,-4V输出GaAs FET偏置发生器的典型应用电路。 LTC1261L是一款开关电容电压...
发表于 2019-10-30 08:55? 254次阅读
LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

LTC1261LIS8-4.5的典型应用电路最小零件数-4.5V发电机。 LTC1261L是一款开关电容电压逆变器,旨在通过...
发表于 2019-10-30 06:21? 250次阅读
LTC1261L是一款开关电容电压逆变器,旨在通过单个正电源提供稳压负电压

第一批光伏平价上网项目能否顺利实现呢?它的实现路...

2019年5月,共有16个省(自治区、直辖市)能源主管部门向国家能源局报送了2019年第一批风电、光....
发表于 2019-10-26 11:01? 181次阅读
第一批光伏平价上网项目能否顺利实现呢?它的实现路...

简单逆变器电路图

下面引见两种比拟简单的逆变器电路图。并附以简单的逆变器电路图阐明,有兴味的朋友能够研讨下,自已入手做....
发表于 2019-10-23 10:36? 941次阅读
简单逆变器电路图

多款车载逆变器电路图

先容一款常见车载逆变器电路及工作原理。该车载逆变器的输出功率为70W-150W,逆变器电路中主要采用....
发表于 2019-10-23 10:17? 1034次阅读
多款车载逆变器电路图

三款工频逆变电源电路图

本文主要先容了三款工频逆变电源电路图。
发表于 2019-10-22 09:00? 1439次阅读
三款工频逆变电源电路图

自制逆变电源电路图

今天大家来先容一款逆变器(见图1)主要由MOS场效应管,普通电源变压器构成。其输出功率取决于MOS场....
发表于 2019-10-22 08:49? 1224次阅读
自制逆变电源电路图

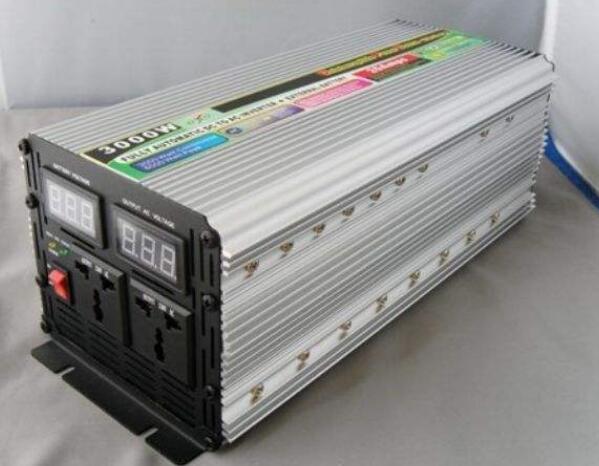

2000w/3000w逆变器配多大电瓶

今天小编给大家普及下关于2000W逆变器需要配多少V的电池、多少容量电池可以巡航多久的问题?
发表于 2019-10-22 08:41? 3269次阅读
2000w/3000w逆变器配多大电瓶

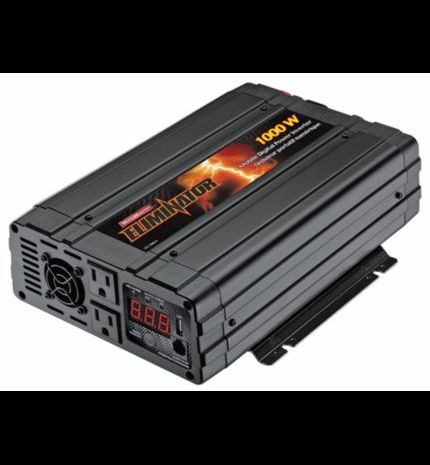

怎样使用逆变器为车辆增加120v电源

 是时候挂起电池了。连接正极夹钳,然后连接负极夹钳。如果断路器没有跳闸,并且看不到火花或烟雾,那么说....
发表于 2019-10-21 14:42? 954次阅读
怎样使用逆变器为车辆增加120v电源

在校大学生应该学习哪些新萄京常识那些可以先不需要学...

有不少的在校的大学生写信给我,问在学校里应该学习什么新萄京常识。就业形势越来越严峻,不光是在中国,全球....
发表于 2019-10-04 13:00? 701次阅读
在校大学生应该学习哪些新萄京常识那些可以先不需要学...

简易逆变器电路工作原理图

市售的逆变电源大多采用UPS、UPK等逆变模块,输入直流电源多为12V,整体价格比较高,而且输出波形....
发表于 2019-09-30 15:14? 1761次阅读
简易逆变器电路工作原理图

如何制作基于IC的逆变器电路

 该项目基于IC IR2153,它是一种自激半桥驱动器,其前端振荡器类似于555定时器。您还可以使用....
发表于 2019-09-24 10:04? 902次阅读
如何制作基于IC的逆变器电路

德尔福科技推出800伏碳化硅逆变器 可使电动汽车...

德尔福科技推出业界领先800伏碳化硅逆变器,将电动汽车充电时间减半
发表于 2019-09-20 14:55? 484次阅读
德尔福科技推出800伏碳化硅逆变器 可使电动汽车...

苏州福田金属 整流器效率测试应用案例

整流器是一个整流装置,简单的说就是将交流(AC)转化为直流(DC)的装置。它有两个主要功能:第一,将....
发表于 2019-09-18 09:56? 209次阅读
苏州福田金属  整流器效率测试应用案例

铝电解电容器的核心技术优势及应用先容

铝电解电容器的电容量由阳极铝箔的面积决定。通过特殊的刻蚀工艺可将这一面积最大化,并确保这些电容器在所....
发表于 2019-09-14 10:59? 310次阅读
铝电解电容器的核心技术优势及应用先容

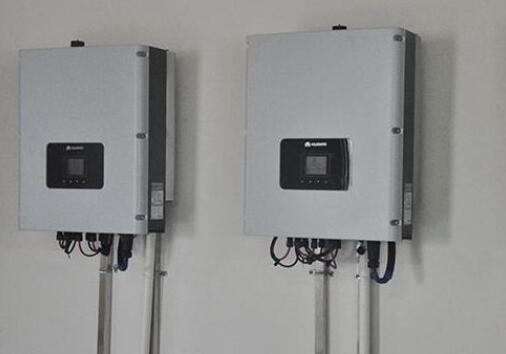

逆变器常见故障及处理方法

如果出现在早/晚时段,则为正常问题,因为逆变器在尝试极限发电条件。如果出现在正常白天,检测方法依然为....
发表于 2019-09-13 15:19? 2783次阅读
逆变器常见故障及处理方法

逆变器的使用和维护

逆变器使用: 1、严格按照变频器维护和维修手册的要求连接和安装设备。安装时,应仔细检查线径是否符合要....
发表于 2019-09-13 14:42? 548次阅读
逆变器的使用和维护

逆变器的应用范围及在选择和使用时的注意事项

逆变器是把直流电能转换为交流电能(一般情况下为220V,50Hz的正弦波)的设备。它与整流器的作用相....
发表于 2019-09-12 11:55? 1536次阅读
逆变器的应用范围及在选择和使用时的注意事项

什么是三相逆变器?它具有哪些功能特点?

三相逆变就是转换出的交流电压为三相,即 AC380V,三相电是由三个频率相同、振幅相等、相位依次互差....
发表于 2019-09-10 11:03? 1200次阅读
什么是三相逆变器?它具有哪些功能特点?

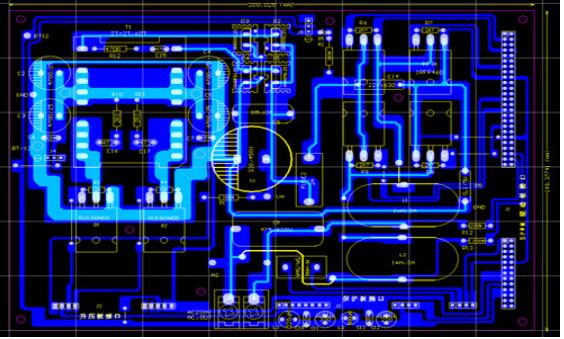

设计一个全硬件的纯正弦逆变器的电路图详细概述
